Thermostatdiagnose in der Werkstatt: Fehler sicher erkennen und richtig einordnen

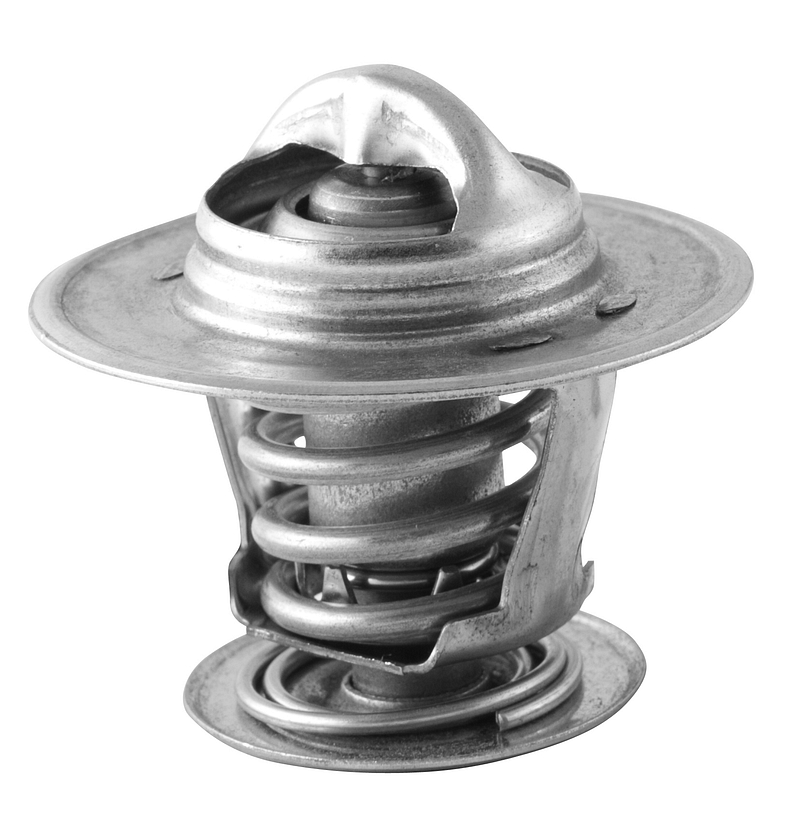

Thermostate regeln die Betriebstemperatur des Motors und sind damit ein zentraler Bestandteil des Kühlsystems. Verschleiß oder Defekte können ihre Funktion beeinträchtigen. Die Herausforderung in der Werkstatt: Viele Symptome eines Thermostatfehlers ähneln denen anderer Probleme im Kühlkreislauf. Typische Hinweise sind langsamer Warmlauf, Überhitzung, eine schwache Innenraumheizung, instabile Temperaturwerte oder temperaturbezogene Fehlereinträge. Eine sichere Diagnose erfordert daher mehr als die Bewertung einzelner Symptome.

Um einen Thermostatfehler korrekt zu identifizieren, sollten Werkstätten mehrere Prüfungen kombinieren. Die Betrachtung des Gesamtsystems anstelle einer einzelnen Komponente hilft dabei, Fehldiagnosen und unnötige Teilewechsel zu vermeiden. DENSO empfiehlt die folgende Vorgehensweise:

1.    Basischeck vor der Thermostatdiagnose
Vor jeder weitergehenden Diagnose sollte das Kühlsystem zunächst auf Plausibilität geprüft werden. Folgende Punkte gehören zum Standardprogramm:

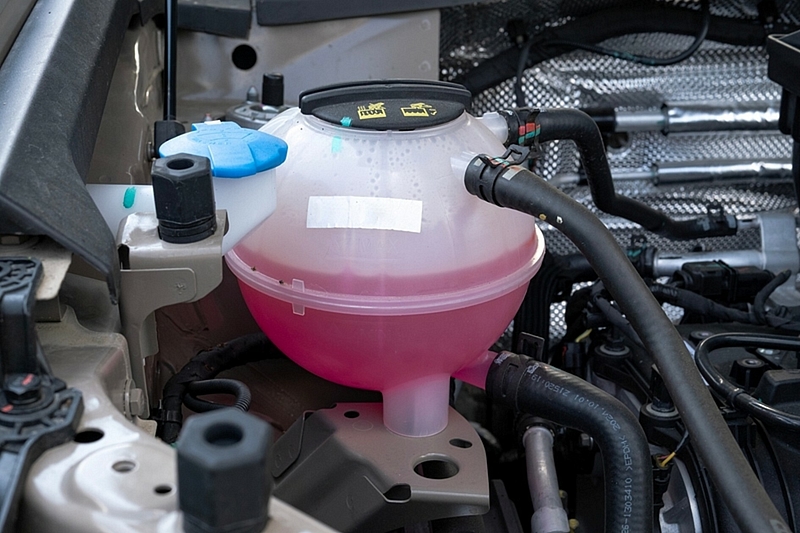

•    Kühlmittelstand kontrollieren
•    Sichtprüfung auf Leckagen durchführen
•    Schläuche und Verbindungen überprüfen
•    korrekte Entlüftung des Systems sicherstellen
Erst wenn diese Grundlagen überprüft wurden, sollte das Thermostat als mögliche Fehlerquelle bewertet werden.

2.    Warmlaufverhalten richtig beurteilen
Der Warmlauf liefert häufig die ersten belastbaren Hinweise auf einen Thermostatfehler. Bei einem Kaltstart sollte zunächst die Motorkühlmitteltemperatur ansteigen, während der große Kühlkreislauf geschlossen bleibt. Wird ein Kühlschlauch bereits kurz nach dem Start warm, kann dies auf ein zu früh öffnendes oder offen hängendes Thermostat hindeuten.

Typische Merkmale eines zu früh öffnenden (offen hängenden) Thermostats:
•    Kühlschläuche werden früh warm
•    Motor erreicht Betriebstemperatur nur langsam
•    Heizleistung im Innenraum bleibt schwach

Öffnet das Thermostat dagegen nicht (geschlossen hängend), steigt die Motortemperatur häufig sehr schnell an. In diesem Fall droht Überhitzung durch unzureichende Wärmeabfuhr. Entscheidend ist dabei das tatsächliche Verhalten des Kühlkreislaufs – nicht allein die Anzeige im Kombiinstrument.

3.    Diagnose mit Livedaten
Moderne Fahrzeuge ermöglichen eine deutlich präzisere Diagnose über die Auswertung von Livedaten.
Besonders relevant sind:
•    Motorkühlmitteltemperatur
•    Kühlmitteltemperatur am Kühleraustritt

Prüfansatz:
•    Temperaturverlauf beim Kaltstart beobachten
•    Verhalten im Leerlauf und unter Last vergleichen
•    Auffälligkeiten bei der Temperaturregelung erkennen

Ebenso wichtig ist die Plausibilitätsprüfung der Sensorik. Weicht der Livedatenwert deutlich vom realen Temperaturverlauf ab, sind zunächst Sensorik, Verkabelung und Signalverarbeitung zu prüfen. Erst wenn diese Komponenten plausibel arbeiten, verdichtet sich der Verdacht auf das Thermostat.

4.    Temperaturvergleich: der entscheidende Diagnoseschritt
Besonders aussagekräftig ist der direkte Vergleich zwischen Motorkühlmitteltemperatur und der Temperatur am Kühleraustritt. Bei einem funktionierenden Thermostat steigt zunächst die Motortemperatur an. Die Temperatur am Kühleraustritt bleibt dagegen zunächst deutlich niedriger. Erst wenn das Thermostat öffnet und der große Kühlkreislauf freigegeben wird, steigt auch dort die Temperatur an.

Typische Beispielwerte bei klassischen Systemen:

• Bei etwa 60 °C ist ein leichter Anstieg am Kühleraustritt bereits ein Hinweis darauf, dass das Thermostat früh öffnet.
• Bei etwa 70 °C können sich beide Werte bereits stark annähern, wenn das Thermostat die vorgesehene Öffnungstemperatur nicht mehr sauber hält.
• Bei vielen Systemen beginnt die Öffnung im Bereich um 90 °C; bei kennfeldgesteuerten Thermostaten kann das Verhalten je nach Last und Ansteuerung jedoch deutlich abweichen.

5.    Messung am Fahrzeug: reale Temperaturen mitmessen
Zur Absicherung der Diagnose empfiehlt sich zusätzlich die Temperaturmessung direkt am Fahrzeug.

Geeignete Werkzeuge sind:
•    Infrarot-Thermometer
•    Kontaktthermometer

Sinnvolle Messpunkte:
•    oberer Kühlerschlauch
•    unterer Kühlerschlauch
•    Thermostatgehäuse

Dadurch lässt sich nachvollziehen, wann der große Kühlkreislauf tatsächlich freigegeben wird und ob das Verhalten den Herstellervorgaben entspricht.

6.    Fehlerbild richtig einordnen: offen, geschlossen oder träge
Die Kombination aus Warmlaufanalyse, Livedaten und Temperaturvergleich ermöglicht eine relativ eindeutige Zuordnung:

• Offen hängendes Thermostat: langsamer Warmlauf, geringe Heizleistung, erhöhter Verbrauch.
• Geschlossen hängendes Thermostat: schnelle Überhitzung und hohes Risiko für Folgeschäden.
• Träges Thermostat: wechselhafte oder lastabhängige Auffälligkeiten, schwerer reproduzierbar.

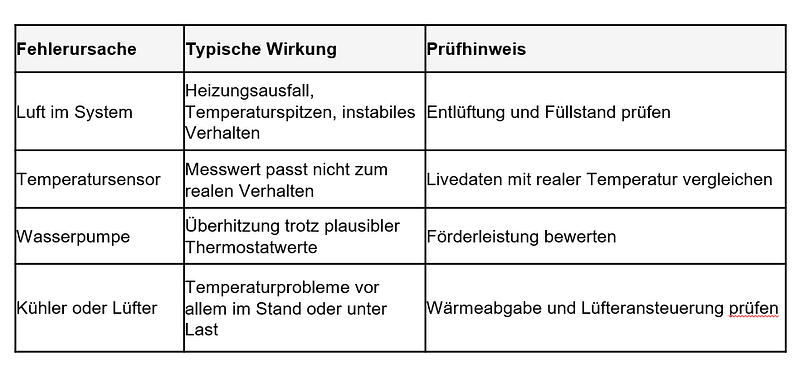

7.    Thermostat oder doch eine andere Fehlerursache?
Genau hier entscheidet sich die Qualität der Diagnose.

Wann weitere Prüfungen erforderlich sind:
Der Ausbau des Thermostats sollte nicht der erste Diagnoseschritt sein. Er empfiehlt sich insbesondere:
•    wenn Systemverhalten und Messwerte keinen eindeutigen Befund liefern
•    wenn Hinweise auf eine träge oder unvollständige Öffnung bestehen
•    zur Prüfung mittels Heißwassertest gemäß Herstellervorgaben

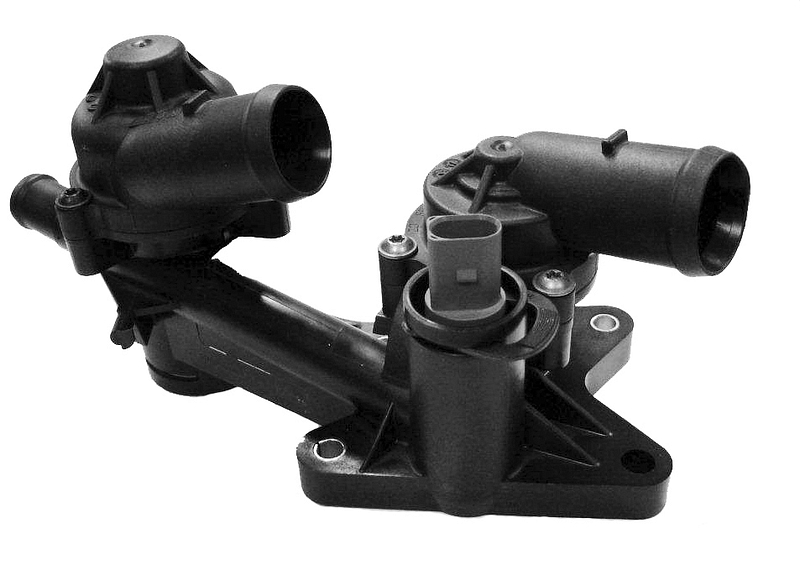

Hinweis: Bei kennfeldgesteuerten Thermostaten sollte vor dem Austausch nicht nur das Öffnungsverhalten, sondern auch die elektrische Ansteuerung, die Steckverbindung und die Sensorplausibilität geprüft werden. Elektrische Fehler können einen mechanischen Defekt vortäuschen oder zusätzlich überlagern.


Fazit
Die Diagnose eines Thermostatfehlers beginnt nicht beim Bauteil selbst, sondern beim Verständnis des gesamten Kühlsystems. Erst die Kombination aus Basisprüfung, Warmlaufanalyse, Livedaten, Temperaturvergleich und Fehlerabgrenzung ermöglicht eine belastbare Diagnose.

So lassen sich Fehldiagnosen vermeiden, unnötige Teilewechsel reduzieren und Probleme erkennen, bevor sie zu einer Überhitzung oder kostspieligen Folgeschäden führen.
Für eine zuverlässige Temperaturregelung sind neben einer korrekten Diagnose auch präzise arbeitende Komponenten entscheidend. DENSO Thermostate werden nach OE-Spezifikationen entwickelt und unterstützen eine bedarfsgerechte Regelung des Motorthermomanagements in zahlreichen Fahrzeuganwendungen. Weitere Informationen finden sich im DENSO E-Katalog und in der aktuellen TecDoc-Ausgabe.
