Schritt-für-Schritt-Video: Fachgerechter Tausch von Dieselinjektoren

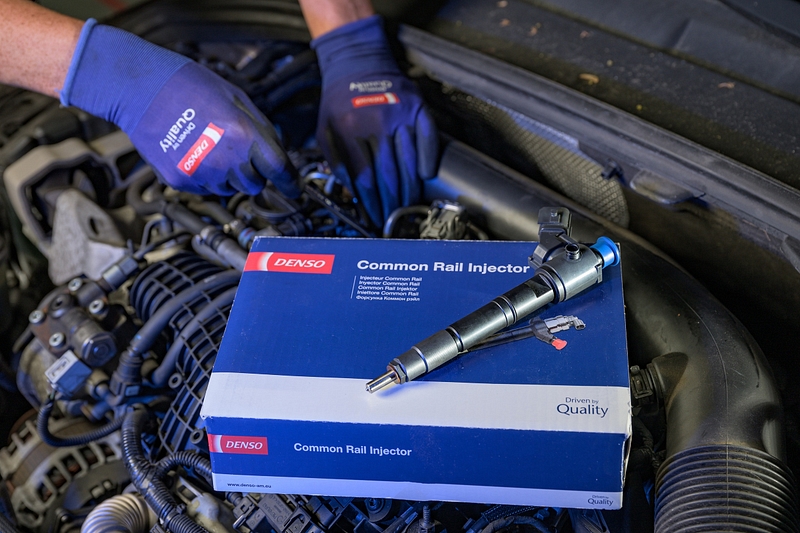

Das Video zeigt den kompletten Austauschprozess eines DENSO Common-Rail-Injektors und erläutert die wichtigsten Arbeitsschritte von der Demontage bis zur abschließenden Systemprüfung.
Die Video-Anleitung begleitet den gesamten Arbeitsablauf Schritt für Schritt. Gezeigt werden unter anderem die Demontage der Kraftstoffleitungen und Rücklaufkomponenten, der fachgerechte Ausbau des Injektors mithilfe spezieller Werkzeuge, die Reinigung des Injektorsitzes, die Montage neuer Dichtungen sowie die anschließende Programmierung und Funktionsprüfung des Systems. Besonderes Augenmerk legt DENSO dabei auf die Einhaltung der Herstellervorgaben, die Vermeidung von Verunreinigungen im Kraftstoffsystem sowie die korrekte Montage und Inbetriebnahme des neuen Injektors. Darüber hinaus erläutert das Tutorial die Diagnose-, Codierungs- und Adaptionsschritte, die bei vielen modernen Common-Rail-Systemen nach dem Einbau neuer Injektoren erforderlich sind. Die konkreten Diagnoseverfahren können dabei je nach Fahrzeughersteller und Motormanagementsystem variieren.
Video auf YouTube ansehen
Das vollständige Tutorial steht auf dem YouTube-Kanal von DENSO Aftermarket Europe in englischer Sprache zur Verfügung: DENSO Injector Swap: Step-by-Step Guide for Perfect Results
Das DENSO Tutorial führt Schritt für Schritt durch den Austausch eines Common-Rail-Injektors. Die folgende Checkliste fasst die wichtigsten Arbeitsschritte zusammen und bietet Werkstattmitarbeitern eine kompakte Orientierung für den fachgerechten Ein- und Ausbau.
Checkliste: Dieselinjektor fachgerecht tauschen
1. Fahrzeug vorbereiten
- Batterie abklemmen
- Motorabdeckung entfernen
- Arbeitsbereich reinigen
2. Kraftstoffsystem demontieren
- Elektrische Steckverbindungen lösen
- Rücklaufleitung entfernen
- Hochdruckleitungen gemäß Herstellervorgaben ausbauen

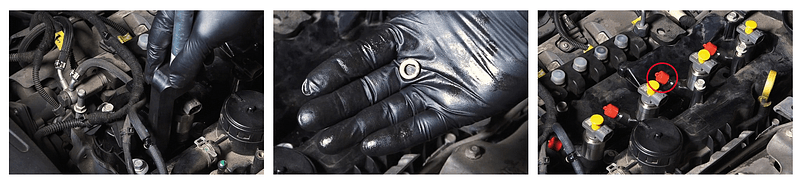

Dichtung am Rücklaufschlauch entfernen und beim Einbau stets durch eine neue ersetzen. Anschlüsse der Kraftstoffzufuhrleitungen an Injektoren und Kraftstoffverteiler lösen. Wichtig:Leitungen ganz entfernen und Kraftstoffverteiler mit Verschlusskappen vor Verunreinigungen schützen.
3. Sauberkeit sicherstellen
- Offene Anschlüsse unmittelbar verschließen
- Kraftstoffsystem vor Verschmutzungen schützen
4. Injektor ausbauen
- Halterungen demontieren
- Geeignetes Spezialwerkzeug verwenden
- Alten Dichtring vollständig entfernen

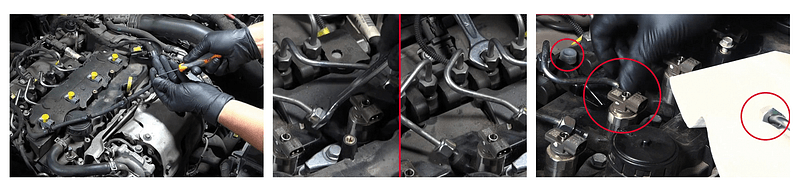

Schrauben und Halterungen entfernen, Injektoren mit Auszieher und Gleithammer ausbauen und sicherstellen, dass die alte Dichtung vollständig entfernt wird.
5. Einbauort vorbereiten
- Injektorsitz reinigen
- Dichtflächen prüfen

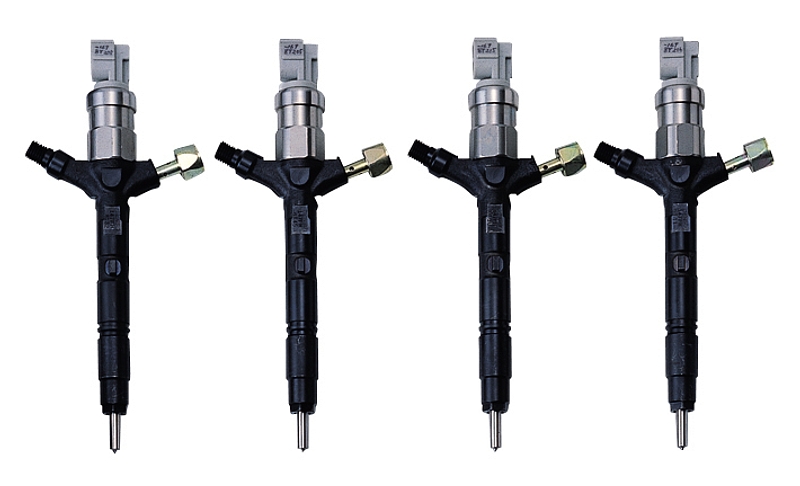

- Teilenummer des Ersatzinjektors kontrollieren
6. Neuen Injektor montieren
- Neue Dichtungen verwenden
- Hochdruckleitungen montieren
- Herstellervorgaben für Drehmomente beachten
7. System komplettieren
- Rücklaufleitung montieren
- Neue Clips und Dichtungen einsetzen
- Elektrische Anschlüsse verbinden

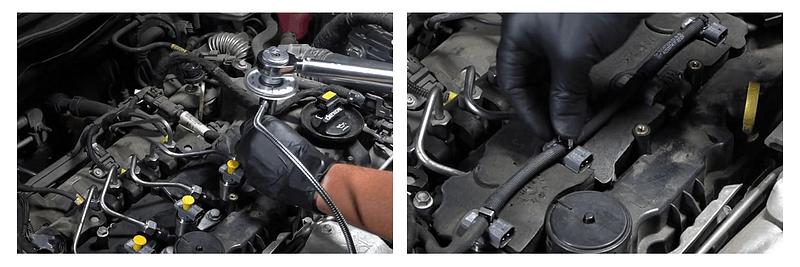

Injektoren und Halterungen montieren, Befestigungsschrauben handfest anziehen und die (roten) Staubkappen der Hochdruck-Einlassanschlüsse entfernen. Hochdruckleitungen anschließen und Injektoren gemäß Herstellervorgaben mit dem vorgeschriebenen Drehmoment anziehen. Injektor-Isolierung anbringen, neue Dichtungen am Rücklaufschlauch einsetzen, Rücklaufschlauch montieren, mit neuen Schellen befestigen und dann die Steckverbinder des Kabelbaums anschließen.
8. Diagnose und Funktionsprüfung durchführen
- Injektoren codieren beziehungsweise anlernen
- Adaptions- und Kalibriervorgänge durchführen
- Abschließende Funktionskontrolle durchführen
- System auf Dichtheit prüfen

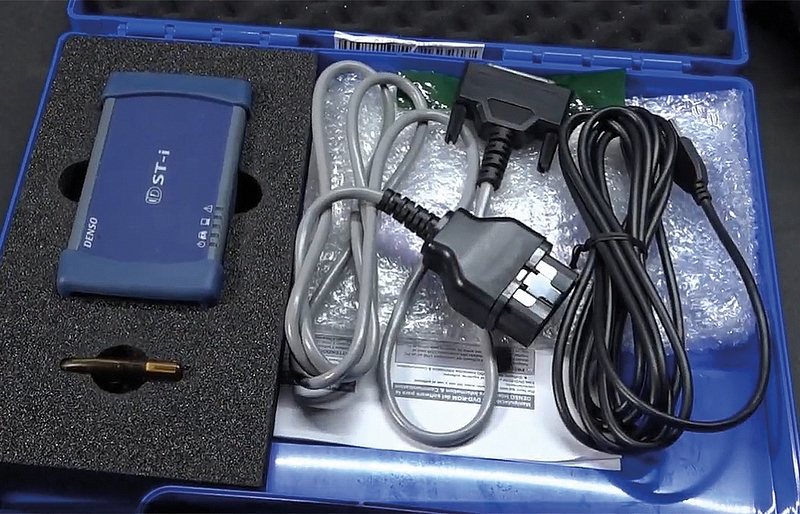

Mit entsprechendem Diagosegerät Diagnose durchführen, ggf. Injektoren codieren, Einspritzsystem kalibrieren und abschließend auf Undichtigkeiten prüfen.
Fehler vermeiden: Wichtige Hinweise für den Injektorwechsel
Ergänzend zum Video weist DENSO auf einige typische Fehler hin, die beim Austausch von Common-Rail-Injektoren vermieden werden sollten:
- Festsitzende Injektoren niemals gewaltsam ausbauen. Andernfalls können Schäden am Zylinderkopf entstehen. Stattdessen sollten geeignete Ausziehwerkzeuge oder die vom Fahrzeughersteller empfohlenen Verfahren verwendet werden.
- Kalibrierungs- und Codierungsprozesse nicht auslassen. Viele moderne Common-Rail-Systeme benötigen nach dem Einbau eine Injektorcodierung. Wird dieser Schritt übersprungen, können Laufunruhe, erhöhter Kraftstoffverbrauch oder Fehlermeldungen die Folge sein.
- Dichtungen grundsätzlich erneuern und Wiederverwendungsgrenzen beachten. Hochdrucksysteme sind auf eine einwandfreie Abdichtung angewiesen. Wiederverwendete Dichtungen oder überbeanspruchte Leitungen können Undichtigkeiten verursachen.
- Injektorsitz sorgfältig prüfen und reinigen. Ablagerungen, Korrosion oder Beschädigungen im Sitzbereich können die Abdichtung beeinträchtigen und zu Folgeschäden führen.
- Auf absolute Sauberkeit im Kraftstoffsystem achten. Bereits kleinste Schmutzpartikel können die empfindlichen Präzisionskomponenten moderner Einspritzsysteme beschädigen und die Lebensdauer der Injektoren verkürzen.
- Lecköl- und Dichtheitsprüfung nicht vergessen. Eine abschließende Kontrolle hilft, Montagefehler oder versteckte Undichtigkeiten frühzeitig zu erkennen und einen vorzeitigen Ausfall des Injektors zu vermeiden.
Weitere Informationen erhalten Sie beim DENSO Aftermarket Vertrieb Deutschland unter der E-Mail-Adresse info.aftermarket@eu.denso.com.
